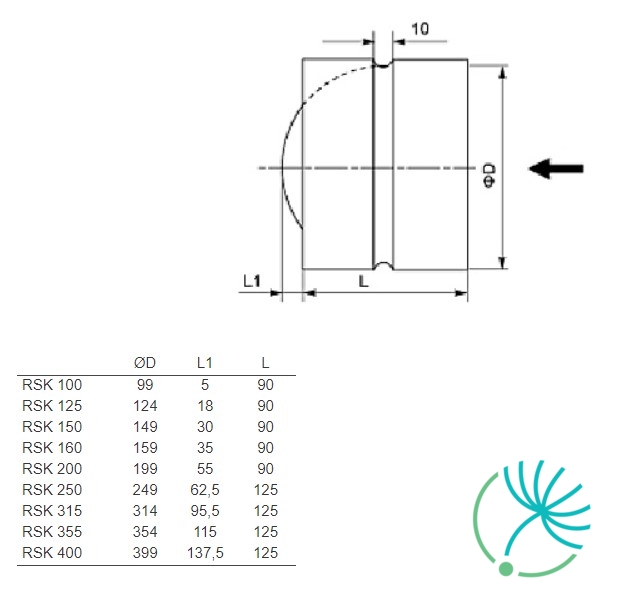

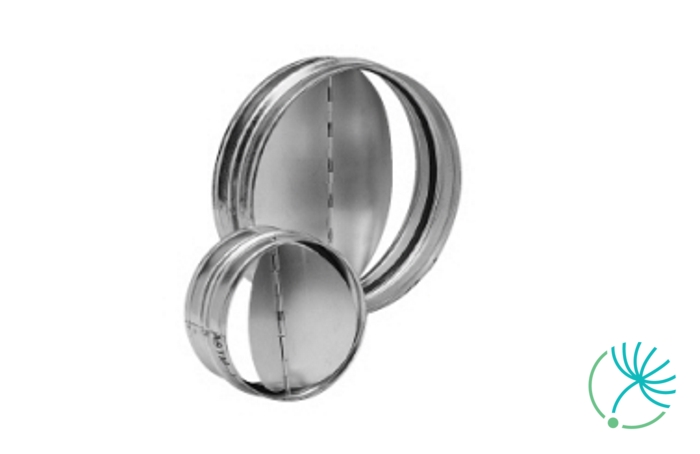

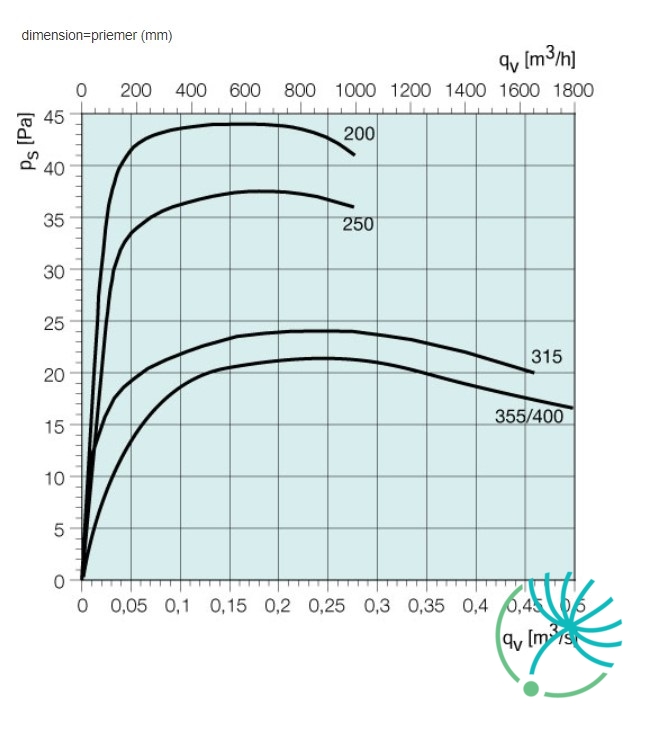

Systemair RSK 200 klapka pro kruhové ventilátory

Systemair BFR 355-400 Coarse 50% je kapesní filtr určený pro filtrační kazety Systemair FFR 355 a FFR 400.

Rozměr: 432x432x450/3.

Třída filtrace: EU3/F3.

Systemair K 315 L EC kruhový ventilátor je určen pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 315 L EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 315 L EC se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 315 L EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair THB 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro tvarované střešní krytiny.

THB 160 nahrazuje dvojici standardních střešních tašek (jednodrážková střešní krytina).

Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy. TUB, tedy spodní desku, je třeba využívat s THB při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí o průměru 200 mm je izolované minerální vlnou o tloušťce 30 mm.

THB je vyrobené z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUB, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THB 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair LDC 315-600 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavená gumovým těsněním. Pokud je potřebný vyšší útlum, je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu, když je umístěný přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku v potrubí, ale i hluku, který proniká ven do okolí, by měl být tlumič použitý spolu s izolovaným typem ventilátoru.

Systemair CB 315-12,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 315-12,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 315 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair prio 315 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor má vzhledem k jeho kompaktnímu provedení extra vysoký výkon. Tepelná ochrana ventilátoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair prio 315 EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy B. Díky zvýšené těsnosti pláště a připojovací svorkovnici s třídou krytí IP55 je možné tento ventilátor použít ve venkovním prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Instalace je možná ve venkovním prostředí bez ochranné stříšky
• Montážní úchyty jsou součástí balení
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010. Ventilátor je vybaven komunikací Modbus.

Kruhový ventilátor Systemair prio u 315 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair RVK 250E2 sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 250E2 sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 250E2 sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 250E2 sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Střešní ventilátor TFC 560 P je určený pro obytné a komerční objekty.

Součástí střešního ventilátoru TFC 560 P je energeticky efektivní EC-motor, který umožňuje regulaci větrání dle aktuální poptávky.

Údržbu usnadňuje výklopná konstrukce.

Střešní ventilátor TFC 560 P je dostupný v černé a cihlově-červené barvě.

Ventilátor obsahuje také vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Dostupné jsou dvě verze ventilátoru Systemair TFC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Střešní ventilátor DVC 630-S využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 630-S má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 630-S lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje jednoduché nastavení požadovaného pracovního bodu.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Kruhový ventilátor Systemair KVK Silent 500 je izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor je vybaven servisním krytem, ​​díky čemuž se snadno udržuje. Tepelná ochrana motoru je zajištěna integrovanými tepelnými kontakty, které je třeba připojit na ochranné relé.

Plášť kruhového ventilátoru Systemair KVK Silent 500 je zhotoven z Aluzinku s korozivní třídou C4. Ventilátor je izolován minerální vlnou dostatečné tloušťky a hustoty, díky níž plášť dosahuje požární klasifikaci EI30.

Montáž:

• Instalace na potrubí je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství je možné zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Otáčky kruhového ventilátoru se dají řídit manuálně, a to pomocí potenciometru (plynulé řízení otáček), nebo 5-stupňového transformátoru (krokové řízení otáček).

Kruhový ventilátor Systemair KVK Silent 500 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VK-50 je přetlaková žaluzie na výtlak vzduchu určená na stěnovou montáž.

Přetlaková žaluzie je vyrobena z nárazuvzdorného PVC materiálu, který je odolný proti povětrnostním vlivům i ultrafialovému záření.

Žaluzie Systemair VK-50 disponuje profilovanými listy a dokonce i při nízkých rychlostech vzduchu pracuje velmi dobře. Maximální rychlost vzduchu je 12 m/s.

Balení obsahuje šrouby a hmoždinky, což dělá montáž žaluzií velmi jednoduchou.

K dispozici v bledě šedé barvě RAL 7035.

Žaluzie Systemair VK-50 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RE 3 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V bez vyvedených tepelných kontaktů TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Jen v poloze 0 jsou výstupní svorky bez napětí.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Upozornění: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojené na relé tepelné ochrany motoru S-ET 10 (E)!

Regulátor Systemair RE 3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.
