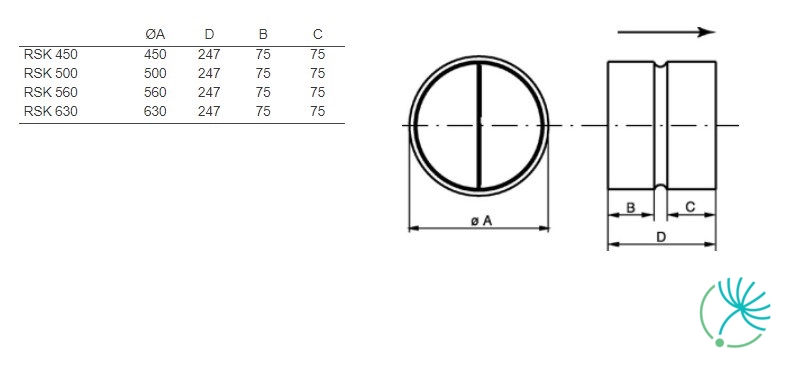

Systemair RSK 450 klapka pro kruhové ventilátory

Systemair K 100 XL sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 100 XL sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 100 XL sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 100 XL sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VBF 400 je vodní ohřívač s kapesním filtrem F5 určený pro kruhové potrubí.

Vodní ohřívač je zhotovený z měděných trubek a hliníkových žeber. Plášť sestává z ocelového plechu s ochrannou vrstvou aluzinku. Kryt ohřívače je odnímatelný pro umožnění čištění nebo výměny filtru.

Vodní ohřívač Systemair VBF 400 je kalibrovaný pro montáž do horizontálního potrubí, přičemž instalace kapesního filtru musí být ve vertikální poloze.

Kazeta vodního ohřívače disponuje připojovacími místy pro měření tlakové ztráty.

Doporučená konečná tlaková ztráta je 200 Pa.

Vodní ohřívač Systemair VBF 400 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.

Systemair FK 355 je rychloupínací spona, která slouží ke zjednodušení instalace a demontáže kruhových ventilátorů Systemair za účelem čištění, oprav či údržby.

Rychloupínací spona Systemair FK 355 disponuje 8mm hrubou těsnicí neoprenovou vrstvou, která je navržena tak, aby pohlcovala značné množství generovaných vibrací a také zajistila těsnost. Spona je vyrobena z ocelového pozinkovaného plechu. Spona se uzavírá pomocí 2 ks šroubů.

Střešní ventilátor DVC 500-S využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 500-S má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 500-S lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje jednoduché nastavení požadovaného pracovního bodu.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Kruhový ventilátor Systemair KVK Slim 250EC je částečně izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor má odnímatelné víko, díky čemuž se snadno udržuje. Víko ventilátoru je zároveň izolované, díky čemuž dosahuje nižší hladiny hluku. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Slim 250EC je zhotoven z Aluzinku s korozivní třídou C4.

Montáž:

• Instalace je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství je možné zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Navíc nabízí možnost komunikovat přes Modbus.

Kruhový ventilátor Systemair KVK Slim 250EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair REV-5POL/05 ON/OFF je 5-pólový (spínací / pomocný kontakt) revizní vypínač pro kruhové ventilátory.

Vypínač má elektrický kabel 5 x 1,5 mm² a je určený pro 230V 1-fázové motory s vyvedenými TK, nebo pro 3-fázové motory bez vyvedených TK.

Je upevněný na montážní konzole, což významně usnadňuje montáž. Vypínač je možné zajistit visacím zámkem v poloze „vypnuto".

Vypínač Systemair REV-5POL/05 ON/OFF je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVC 315-P využívá technologii EC motorů, které zahrnují externí rotor s integrovanou regulací konstantního tlaku.

Střešní ventilátor DVC 315-P má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 315-P jsou regulované integrovaným regulátorem konstantního tlaku v závislosti na zátěži - změně tlaku v potrubním systému.

Díky dvěma vestavěným potenciometrům lze nastavit požadovanou hodnotu tlaku (den/noc), i s možností externího nastavení přes přídavný kontakt.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.

Systemair prio 150 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor je vybaven speciálně vyvinutými optimalizovanými oběžnými koly a náběhovými hranami, díky kterým dosahuje nejlepší hodnoty SFP ve své třídě a zároveň nízkou hladinu hluku. (Čím nižší je hodnota SFP, tím méně energie je potřebné k přemístění 1m³ vzduchu.)

Přestože má motor kruhového ventilátoru Systemair prio 150 EC vysokou účinnost, díky konstrukci ventilátoru je zahřívání motoru podstatně nižší, čímž dosahuje vysoké životnosti. Chlazení motoru zabezpečuje jeho umístění ve vzduchovém proudu.

Plášť kruhového ventilátoru Systemair prio 150 EC je zhotoven ze speciálního kompozitního materiálu s těsností třídy C.

Montáž:

• Instalace je možná v libovolné poloze
• Jako příslušenství je k dispozici montážní konzola
• Ventilátor má připojovací hrdlo 25 mm dlouhé podle EN 1506:1997
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Elektrické připojení je jednoduché a není nutná instalace regulátoru na stěnu
• Jednoduché připojení potenciometru 0-10V nebo regulátoru v případě potřeby

Kruhový ventilátor Systemair prio 150 EC se kromě ekonomické spotřeby energie může pochlubit také velmi jednoduchou regulací. Podle požadavku se otáčky ventilátoru mohou regulovat na vzduchový výkon a vysoce efektivní provoz.

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair prio 150 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair BFR 100-160 ePM1 60% je kapesní filtr určený pro filtrační kazety Systemair FFR 100, 125, 150 a 160.

Rozměr: 188x188x235/3.

Třída filtrace: EU7/F7.

Kruhový ventilátor Systemair KVK Silent 125EC je jednostranně sací radiální ventilátor vhodný na překonávání vyšších tlakových ztrát při vysoké účinnosti ventilátoru.

Kruhový ventilátor má bezúdržbový EC motor s dozadu zahnutými lopatkami. Motor a oběžné kolo jsou montovány na výklopných dvířkách, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 125EC je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny upevněné perforovaným ocelovým plechem.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod.

Kruhový ventilátor Systemair KVK Silent 125EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).
