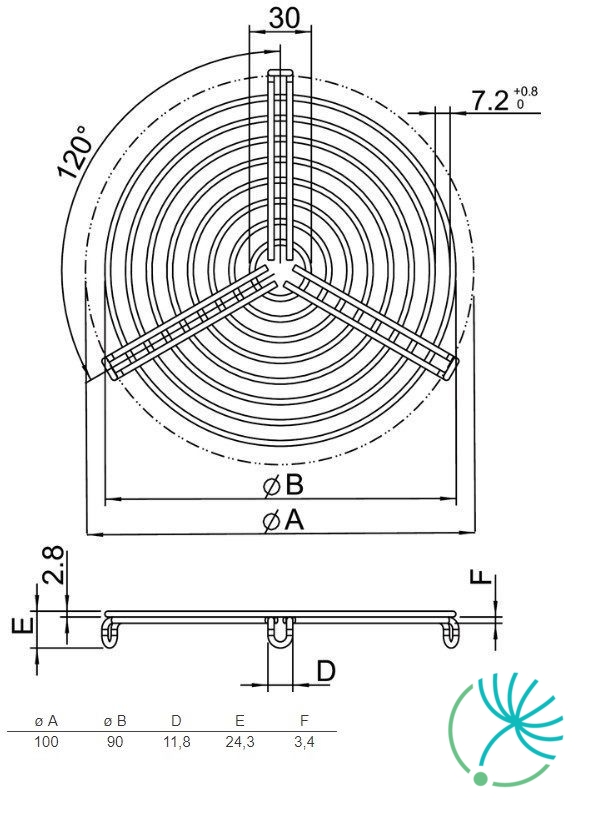

Systemair SG 100 mřížka pro kruhové ventilátory

Střešní ventilátor DVC 355-P využívá technologii EC motorů, které zahrnují externí rotor s integrovanou regulací konstantního tlaku.

Střešní ventilátor DVC 355-P má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 355-P jsou regulované integrovaným regulátorem konstantního tlaku v závislosti na zátěži - změně tlaku v potrubním systému.

Díky dvěma vestavěným potenciometrům lze nastavit požadovanou hodnotu tlaku (den/noc), i s možností externího nastavení přes přídavný kontakt.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Střešní ventilátor DVC 710-P využívá technologii EC motorů, které zahrnují externí rotor s integrovanou regulací konstantního tlaku.

Střešní ventilátor DVC 710-P má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 710-P jsou regulované integrovaným regulátorem konstantního tlaku v závislosti na zátěži - změně tlaku v potrubním systému.

Díky dvěma vestavěným potenciometrům lze nastavit požadovanou hodnotu tlaku (den/noc), i s možností externího nastavení přes přídavný kontakt.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair MTP 20, on/off je potenciometr s vypínačem ON/OFF, určený pro regulaci otáček EC ventilátorů s výstupem 0-10V.

Regulace otáček je možná ve 3 stupních. Nastavení přepínače ve stupni 1 a 2 je možné podle požadavku změnit, a to pomocí interního potenciometru. Stupeň 3 je totožný s max a není nastavitelný.

Ovladač je určený jak pro zapuštěnou (IP44), tak i nástěnnou montáž (IP54).

Maximální teplota okolí: +35 °C.

Ovladač Systemair MTP 20, on/off je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.

Systemair K 150 M sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 150 M sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 150 M sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 150 M sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Střešní ventilátor DVC 225-P využívá technologii EC motorů, které zahrnují externí rotor s integrovanou regulací konstantního tlaku.

Střešní ventilátor DVC 225-P má oběžné kolo vyrobené z polyamidu PA s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobena z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upraven práškovou barvou.

Otáčky střešního ventilátoru DVC 225-P jsou regulované integrovaným regulátorem konstantního tlaku v závislosti na zátěži - změně tlaku v potrubním systému.

Díky dvěma vestavěným potenciometrům lze nastavit požadovanou hodnotu tlaku (den/noc), i s možností externího nastavení přes přídavný kontakt.

Dostupné jsou dvě verze ventilátoru Systemair DVC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

S-ET 10E je ochranné tepelné relé, které odpojuje přívod napětí ventilátoru ze sítě v případě rozepnutí tepelného kontaktu TK ve vinutí motoru.

Ochranné relé S-ET 10E se montuje na DIN lištu.

Přívodní napětí, na které je relé připojeno je 230V, přičemž má tepelné kontakty TK vyvedené z vinutí motoru. Relé má funkci ochrany proti zkratu, nutné je však předřazení jištění tavnou pojistkou. Relé nedisponuje funkcí automatického restartu.

Síťové napájení ventilátoru je možné po dostatečném ochlazení motoru znovu zapnout stlačením černého tlačítka. Relé S-ET 10E je vhodné pro použití v kombinaci s napěťovým transformátorem RE nebo tyristorem REE.

Relé S-ET 10E slouží i na manuální vypnutí a zapnutí ventilátoru.

Na signalizování MaR může být zařízení doplněné přídavným modulem Alarm S-ET/STDT - není součástí dodávky.

Ochranné relé S-ET 10E je vhodné pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair EC-Basic-CO2/T je regulátor teploty určený pro 1 a 3 fázové EC ventilátory.

Kromě vestavěných čidel teploty disponuje i snímačem CO2 a velmi jednoduchou regulací podle aktuální poptávky.

Rozsah nastavení teploty je 5 - 30 °C.

PI regulátor porovnává teplotu v místnosti s nastavenou požadovanou hodnotou (která se nastavuje pomocí otočného kolečka) a reguluje otáčky signálem 1 (0-10V) buď přímo nebo reverzně podle nastavení interních přepínačů:

• JP1 propojení 1-2 = ohřev (reverzní funkce)
• JP1 propojení 2-3 = chlazení (přímá funkce)

Regulátor navíc porovnává i množství CO₂ ve vzduchu s nastavenou hodnotou (SW3) a proporčně reguluje otáčky přímo integračním interním signálem 2 (0-10V).

Výsledný výstupní signál do ventilátoru bude vyšší z obou signálů 1 a 2.

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor EC-Basic-CO2/T je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Střešní ventilátor TFC 560 S je určený pro obytné a komerční objekty.

Součástí střešního ventilátoru TFC 560 S je energeticky efektivní EC-motor, který umožňuje regulaci větrání dle aktuální poptávky.

Údržbu usnadňuje výklopná konstrukce.

Střešní ventilátor TFC 500 S je dostupný v černé a cihlově-červené barvě.

Ventilátor obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon, díky čemuž je jednoduchým řešením všude tam, kde není nutná regulace dle aktuálního poptávky.

Dostupné jsou dvě verze ventilátoru Systemair TFC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Kruhový ventilátor Systemair KVK Slim 355EC je částečně izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor má odnímatelné víko, díky čemuž se snadno udržuje. Víko ventilátoru je zároveň izolované, díky čemuž dosahuje nižší hladiny hluku. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Slim 355EC je zhotoven z Aluzinku s korozivní třídou C4.

Montáž:

• Instalace je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství je možné zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Navíc nabízí možnost komunikovat přes Modbus.

Kruhový ventilátor Systemair KVK Slim 355EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair RVK 250E2-L sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 250E2-L sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 250E2-L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 250E2-L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Kruhový ventilátor Systemair KVK Silent 160EC je jednostranně sací radiální ventilátor vhodný na překonávání vyšších tlakových ztrát při vysoké účinnosti ventilátoru.

Kruhový ventilátor má bezúdržbový EC motor s dozadu zahnutými lopatkami. Motor a oběžné kolo jsou montovány na výklopných dvířkách, čímž se stává údržba a čištění mnohem jednodušší. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 160EC je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny upevněné perforovaným ocelovým plechem.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod.

Kruhový ventilátor Systemair KVK Silent 160EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair prio 250 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor je vybaven speciálně vyvinutými optimalizovanými oběžnými koly a náběhovými hranami, díky kterým dosahuje nejlepší hodnoty SFP ve své třídě a zároveň nízkou hladinu hluku. (Čím nižší je hodnota SFP, tím méně energie je potřebné k přemístění 1m³ vzduchu.)

Přestože má motor kruhového ventilátoru Systemair prio 250 EC vysokou účinnost, díky konstrukci ventilátoru je zahřívání motoru podstatně nižší, čímž dosahuje vysoké životnosti. Chlazení motoru zabezpečuje jeho umístění ve vzduchovém proudu.

Plášť kruhového ventilátoru Systemair prio 250 EC je zhotoven ze speciálního kompozitního materiálu s těsností třídy C.

Montáž:

• Instalace je možná v libovolné poloze
• Jako příslušenství je k dispozici montážní konzola
• Ventilátor má připojovací hrdlo 25 mm dlouhé podle EN 1506:1997
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Elektrické připojení je jednoduché a není nutná instalace regulátoru na stěnu
• Jednoduché připojení potenciometru 0-10V nebo regulátoru v případě potřeby

Kruhový ventilátor Systemair prio 250 EC se kromě ekonomické spotřeby energie může pochlubit také velmi jednoduchou regulací. Podle požadavku se otáčky ventilátoru mohou regulovat na vzduchový výkon a vysoce efektivní provoz.

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair prio 250 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).
