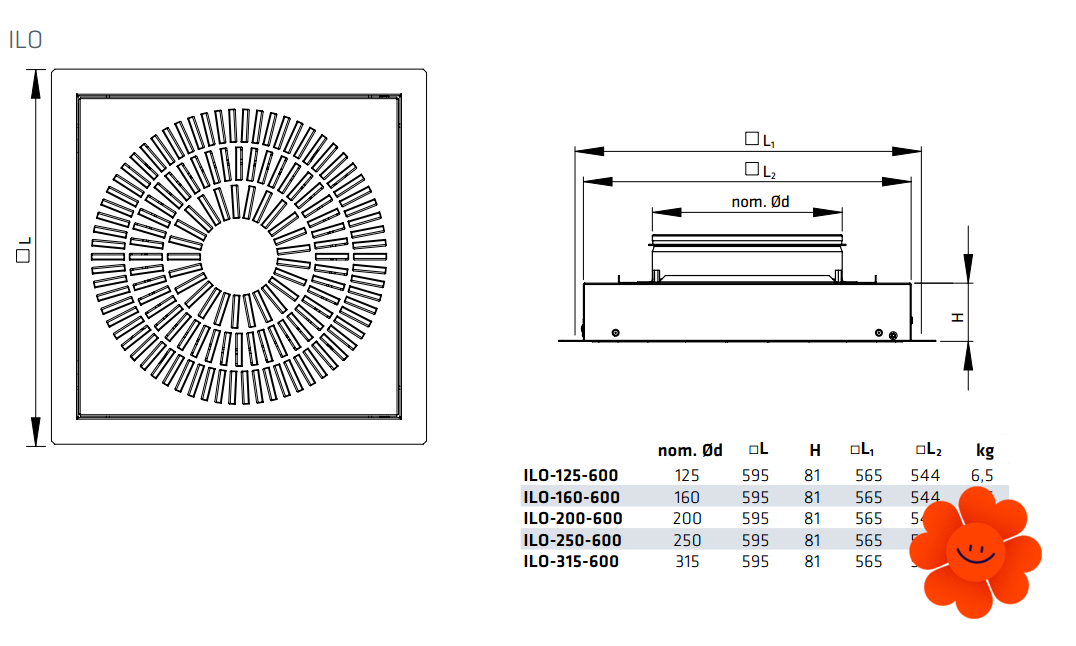

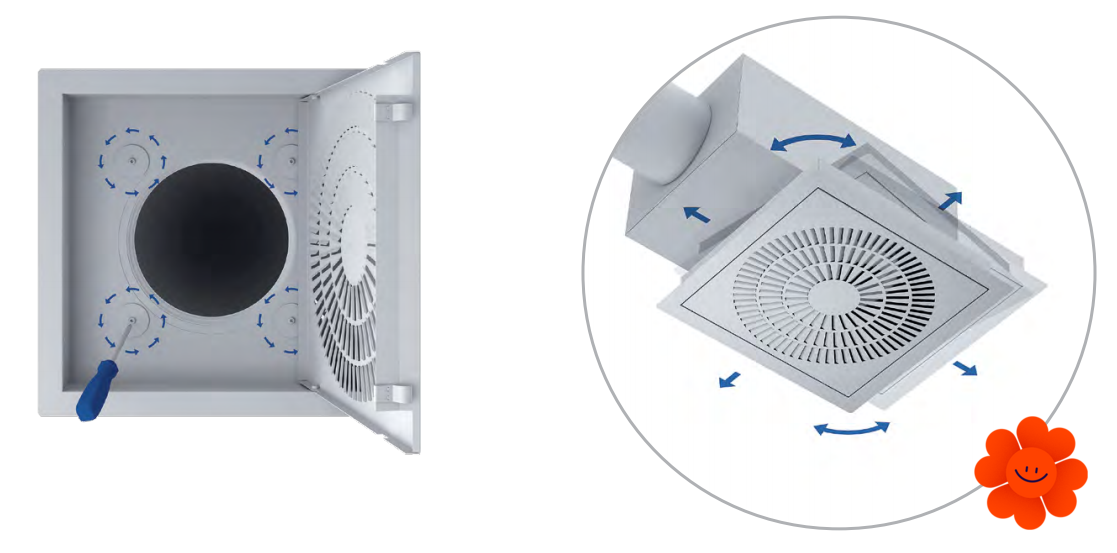

Climecon ILO 160-600 Drallauslass für Kassettendecken

EFFC ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Das EFFC 160 Ventil kann mit seiner Größe auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Zum Bestandteil der Lieferung des EFFC Ventils gehört auch das Montagerahmen.

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

TST-250 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

CAP-C-250 ist ein Decken-, Zuluft/Abluft-, Düsendurchlass, der für die Sichtmontage bestimmt ist. Der Düsendurchlass verfügt über den Anschlusskasten mit der Geräuschisolierung (Seitenanschluss). Jede Düse kann selbstständig unter beliebigen Winkel (360°) eingestellt werden. Der Luftauslass eignet sich für die Räume ohne Zwischendecke.

Der Luftauslass CAP-C besteht aus der Frontplatte mit den Düsen und aus einem Anschlusskasten mit der Geräuschisolierung, der über die Klappe und den Anschlussflansch mit der Gummidichtung verfügt. Die Breite des Seitenschlitzes kann im Bereich von 0 bis 20 mm eingestellt werden und damit der Luftvolumenstrom kann erhöht werden. Es ist möglich, das beliebige Luftverteilungsmuster ohne die Erhöhung vom Geräuschpegel, Druckverlust oder die Änderung des Luftvolumenstroms zu schaffen, weil jede Düse selbstständig unter beliebigen Winkel eingestellt werden kann.

CAP-C verteilt die Kalt- oder Warmluft ohne das Auslösen des Luftzugs (VAV). Die maximale Temperaturdifferenz bei der Zuluft von abgekühlter Luft beträgt ΔT=12K.

Das Material des Luftauslasses und Anschlusskastens besteht aus dem weißen verzinkten Stahlblech RAL 9003. Die Düsen bestehen aus dem recyclingfähigen ABS Kunststoff.

Montage
Die Montage wird durch das Aufhängen oder durch die Befestigung gerade in die Decke ausgeübt.

KONIKA-A ist ein selbstständiger runder, Zuluft/Abluft-, Deckenauslass, der für die Deckenmontage bestimmt ist. Dank einem inneren Kegel kann die Luftströmung horizontal oder vertikal reguliert werden. Der Kegel wird durch die Teildrehung eingestellt.

Der Deckenauslass KONIKA-A ist aus dem weißen verzinkten Stahlblech RAL 9003 hergestellt. Er ist eine passende Wahl in die Verwaltungsräume oder Geschäftsräume.

Dieser Luftauslass besteht aus dem festen Außenkegel und einem doppelten Mittelkegel, der das Verteilungsmuster vom horizontalen zum horizontalen ändern kann. Der doppelte Kegel ist abnehmbar. Es ist empfohlen, den Luftauslass zusammen mit einem Anschlusskasten THOR zu montieren, der für die Einstellung des Luftvolumenstroms dient.

Er kann direkt an das Rohr (ø160-500) befestigt werden, verteilt die Kalt- oder Warmluft und reguliert ihre Strömung ohne das Auslösen des Zuggefühls (VAV). Die maximale Temperaturdifferenz der Zu- und Innenluft beträgt ΔT=10K.

Montage
Für den guten Lauf ist es nötig, vor den Anschlusskasten THOR ein gerades Stück des Rohrs, dessen Länge viermal länger als sein Durchmesser ist, und zwischen dem Kasten und Luftauslass ein gerades Rohr (seine Länge=1 x Rohrdurchmesser) einzubauen. Konika-A wird an das Rundrohr nach der vorangehenden Demontage des inneren Kegels gesteckt (Druck und kleine Teildrehung). Dann wird der Luftauslass an das Rohr durch die Nietung oder das Anschrauben befestigt. Zuletzt wird der innere doppelte Kegel mit der geforderten Einstellung (vertikales oder horizontales Luftverteilungsmuster) aufgesetzt und befestigt.

Rundes Zuluftventil TFFC RAL9003 mit der einstellbaren Zentralscheibe mit der Fixationsmöglichkeit der Position mithilfe von der Gegenmutter. Es ist möglich, den Gesamtdruck und damit auch den Luftvolumenstrom stufenlos einzustellen.

Zum Bestandteil der Packung von Ventilen TFFC gehört auch das Montagerahmen.

Die Ventile sollten nur für die Zuluft angewendet werden.

TSK-100 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TST-100 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TST-200 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

KONIKA 250 ist ein selbstständiger runder Deckenauslass, der aus dem verzinkten Stahlblech hergestellt wird und für die Zu- oder Abluft dient. Der Auslass ist weiß (RAL 9003) und ist die passende Wahl in die Verwaltungsräume oder Geschäftsräume.

Verfügbar in den Durchmessern ø160, ø200, ø250 und ø315 mm.

Zum Bestandteil der Lieferung gehört auch die Konsole für die Fixierung an das Rundrohr Konika Bar. Es ist empfohlen, den Luftauslass zusammen mit einem Anschlusskasten THOR zu montieren, der für die Einstellung des genauen Luftvolumenstroms dient. Er ist für die Deckenmontage bestimmt. Der Deckenauslass kann direkt an das Rohr (ø160-315) angeschlossen werden.

Der Deckenauslass verteilt kalte oder warme Luft. Dank der hohen Induktion kann die maximale Temperaturdifferenz der Zu- und Innenluft bis ΔT=12K betragen.

Montage
Für den guten Lauf ist es nötig, vor den Anschlusskasten THOR ein gerades Stück des Rohrs, dessen Länge viermal länger als sein Durchmesser ist, und zwischen dem Kasten und Luftauslass ein gerades Rohr (Länge=1 x Rohrdurchmesser) einzubauen. Konika wird an das Rundrohr mithilfe von einem Bajonettverschluss Konika Bar befestigt, der zunächst an das Rohr befestigt wird und zuletzt der Auslass angesteckt und mit der Schraube befestigt wird.

Balance-S ist ein rundes Zuluft-Tellerventil, das aus dem Körper und verstellbaren aerodynamisch geformten Kegel besteht. Es kann für die Decken- oder Wandmontage wie auch für die Abluft verwendet werden.

Das Ventil wird aus dem recyclingfähigen Polypropylen hergestellt und ist für die Lufttemperaturen bis 100 °C geeignet. Sein Material ist auch beständig gegen die Mehrheit von Chemikalien in geringer Konzentration. Das Ventil hat den weißen Farbton RAL 9003.

Die Zentralscheibe des Ventils ist mit dem Körper durch die Achse mit der Gewinde verbindet, was die genaue Einstellung der Größe von der Lücke ermöglicht, um den Luftvolumenstrom zu regulieren.

TSK-315 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.
