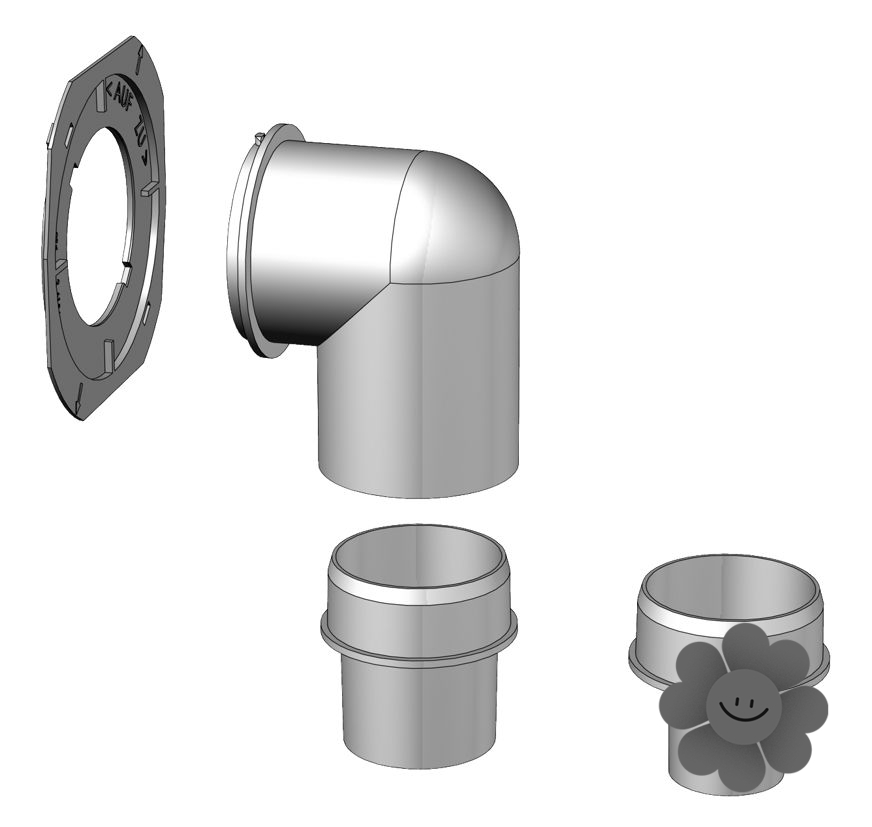

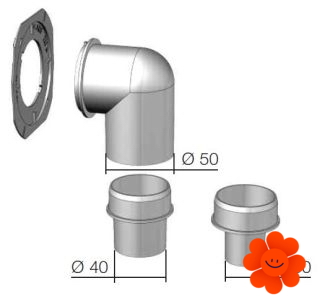

Helios ELS-WCS Set für Absaugung direkt von Toilettenbecken

Lüftungsgitter aus dem Kunststoff ohne Netz.

Vorwandadapter r Helios ELS-VA ermöglicht die Montage von Gehäusen ELS in Gipskartonwände. Es genügt nur die Öffnung in die Wand zu schneiden und den Vorwandadapter Helios ELS-VA um ELS-GU oder ELS-GUBA Gehäuse zu befestigen. Weiter wird der Vorwandadapter Helios ELS-VA um die Gipskartonwand befestigt.

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 100 mm) und Wandgitter (□E 140 mm).

ZN 715 ist ein Gerät, das für die Abschaltverzögerung von Axial- und Radialventilatoren bestimmt ist. Die Dauer der Nachlaufzeit ist fest bestimmt auf circa 15 min. (± 1 min). Der Einschalter wird durch den Schalter von Innenraumbeleuchtung oder durch den Knopf gesteuert.

Technische Parameter:

• fest eingestellte Zeit
• er ist in einem Plastikgehäuse integriert, das unter Schalter platziert werden kann
• Nachlaufintervall Typ 708 – 7±1 Minute (geeignet für WC)
• Nachlaufintervall Typ 715 – 15±1 Minute (geeignet für Badezimmer)

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 100 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

RD 100 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 125 mm) und Wandgitter (□E 160 mm).

Der Sensor SQA ermöglicht, die Luftqualität auf eingestelltem Niveau zu kontrollieren und zu halten. Zu den Grundfunktionen des Sensors gehört die Einschaltung des Ventilators bei erhöhter Schadstoffkonzentration in der Luft. Wenn die Schadstoffkonzentration unter der gewünschten eingestellten Wert sinkt, bleibt der Ventilator dank der integrierten Nachlaufzeit noch (1 - 25 min.) im Betrieb.

Der Luftqualitätssensor SQA reagiert auf die Anwesenheit von CO, Lösungsmitteln, Tabakrauch, Methan, Benzol usw.

Achtung:

SQA ist nicht möglich, als Rauchdetektor, Rauchgas- oder Abgassensor oder als Teil des Feueralarms oder der Ausströmung von CO zu montieren. Er ist für die Ablesung des ganzen Spektrums von verbrennbaren und aromatischen Kohlenwasserstoffen und für die Montage in die normale Umgebung bestimmt (Wohnungen, Büros und usw.). Seine Anwendung in anderen Applikationen, die von genauer Ablesung von einzelnen Gasbestandteilen abhängig sind, oder in Tief- oder verschlossenen Garagen, ist nicht empfohlen und das Gerät ist nicht für solche Anwendung genehmigt.

Der Kasten wird aus dem Kunststoff hergestellt und ist für die Montage an die Wand bestimmt.

Technische Parameter:

RKK 150 Rückschlagklappe in das Rohr mit dem Durchmesser von 150 mm. Die Klappe wird aus stoßfestem Kunststoff mit der  "Schmetterlingsausführung" hergestellt. Sie soll nur in waagerechtem Rohr mit der Achse von Klappen in vertikaler Lage installiert werden.

CT 12/14 ist der Transformator für kleine Ventilatoren mit sicherer Spannung von 12 V. Seine Aufgabe ist die Spannung von 230 V auf 12 V zu transformieren.

Der Kasten wird aus dem Kunststoff hergestellt und ist für die Aufputzmontage geeignet.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 160 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Helios TWH 150 ist eine Wandhülse ohne Gitter und Jalousie, die aus zwei Teleskoprohren aus dem Kunststoff besteht. Sie dient zur Wanddurchdringung und ist kompatibel mit den Ventilatoren: Helios MiniVent M1/150 Standard, Helios MiniVent M1/150 N/C, Helios MiniVent M1/150 F und Helios MiniVent M1/150 0-10V.

Benutztes Material: Porzellan

Passende Platzierung: an Wand oder in untere Teile mit Durchmesser und Länge 260 - 500 mm

Rohrdurchmesser: 120 mm
