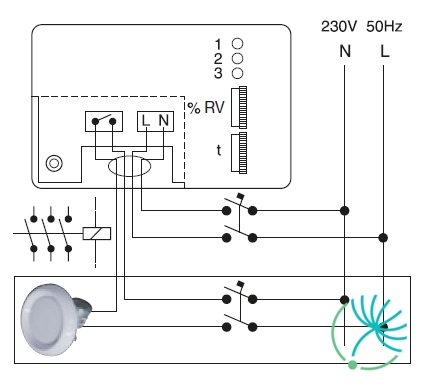

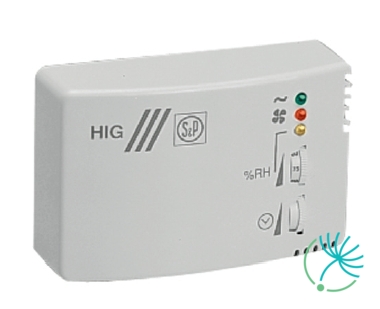

Soler & Palau HIG 2 Hygrostat

RD 125 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

CT 12/14 ist der Transformator für kleine Ventilatoren mit sicherer Spannung von 12 V. Seine Aufgabe ist die Spannung von 230 V auf 12 V zu transformieren.

Der Kasten wird aus dem Kunststoff hergestellt und ist für die Aufputzmontage geeignet.

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 100 mm) und Wandgitter (□E 140 mm).

Helios TWH 150 ist eine Wandhülse ohne Gitter und Jalousie, die aus zwei Teleskoprohren aus dem Kunststoff besteht. Die Hülse dient zur Wanddurchdringung und ist kompatibel mit den Ventilatoren: Helios MiniVent M1/150 Standard, Helios MiniVent M1/150 N/C, Helios MiniVent M1/150 F und Helios MiniVent M1/150 0-10V.

Benutztes Material: Porzellan

Passende Platzierung: an Wand oder in untere Teile mit Durchmesser und Länge 260 - 500 mm

Rohrdurchmesser: 150 mm

Doppelflügel-Rücksaugeklappe aus dem Kunststoff mit Feder

Geeignet für Ventilatoren BF, bzw. IF

RKK 150 Rückschlagklappe in das Rohr mit dem Durchmesser von 150 mm. Die Klappe wird aus stoßfestem Kunststoff mit der  "Schmetterlingsausführung" hergestellt. Sie soll nur in waagerechtem Rohr mit der Achse von Klappen in vertikaler Lage installiert werden.

Einphasiger Triac-Drehzahlsteller REB 1 NE wird für stufenlose Drehzahlregulierung des Ventilators und gleichzeitig als Schalter benutzt. Minimale Drehzahl des Ventilators kann nach der Abnahme von Deckung durch die Teildrehung des Regelelements eingestellt werden.

Der Drehzahlsteller kann intensives Motorengeräusch vor allem bei niedrigen Umdrehungen verursachen. In solchem Fall ist es notwendig, den Transformatorregler anzuwenden.

Diese Art eignet sich für die Unterputz-Montage in das übliche Rundgehäuse mit dem Durchmesser von 68 mm.

RTR 6721 ist ein Bimetall-Raumthermostat bestimmt für die Steuerung der Raumtemperatur im Bereich von +5 °C bis +30 °C und auch bestimmt für die Installation an Wand mit der Empfindlichkeit ± 1 ˚C.

Lüftungsgitter aus dem Kunststoff mit Netz.

Doppelflügel-Rücksaugeklappe aus dem Kunststoff mit Feder

Geeignet für Ventilatoren BF, bzw. IF

Helios DSEL 2 Betriebsschalter/Umschalter ist ausschließlich für Modelle von Ventilatoren Helios MiniVent M1/150 N/C und Helios MiniVent M1/150 F bestimmt.

Grundfunktionen: Einschalten/Abschalten und Drehzahlregulierung (hohe, niedrige) durch einen Klick mit der Hand. Das Licht im Raum kann auch parallel angeschlossen wird. Deckungsgrad des Schalters IP 30.

Maximale Belastung ist 3 A bei der Spannung 220 - 240 V und 50 Hz.

Abmessungen: 80x80x15 mm.

Montage: in Unterputzgehäuse.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 125 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.
