BVK 120 Gitter

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 150 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 200 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

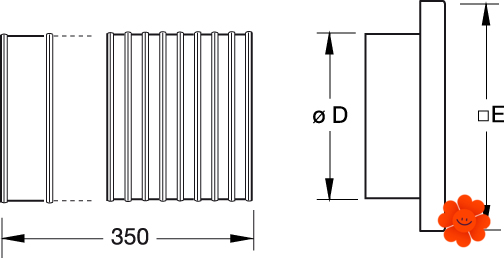

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 150 mm) und Wandgitter (□E 180 mm).

ZN 715 ist ein Gerät, das für die Abschaltverzögerung von Axial- und Radialventilatoren bestimmt ist. Die Dauer der Nachlaufzeit ist fest bestimmt auf circa 15 min. (± 1 min). Der Einschalter wird durch den Schalter von Innenraumbeleuchtung oder durch den Knopf gesteuert.

Technische Parameter:

• fest eingestellte Zeit
• er ist in einem Plastikgehäuse integriert, das unter Schalter platziert werden kann
• Nachlaufintervall Typ 708 – 7±1 Minute (geeignet für WC)
• Nachlaufintervall Typ 715 – 15±1 Minute (geeignet für Badezimmer)

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 160 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 100 mm) und Wandgitter (□E 140 mm).

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 125 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

RD 100 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

Einphasiger Triac-Drehzahlsteller REB 1 N wird für stufenlose Drehzahlregulierung des Ventilators und gleichzeitig als Schalter benutzt. Minimale Drehzahl des Ventilators kann nach der Abnahme von Deckung durch die Teildrehung des Regelelements eingestellt werden.

Der Drehzahlsteller kann intensives Motorengeräusch vor allem bei niedrigen Umdrehungen verursachen. In solchem Fall ist es notwendig, den Transformatorregler anzuwenden.

Diese Art eignet sich für die Aufputz-Montage.

RTR 6721 ist ein Bimetall-Raumthermostat bestimmt für die Steuerung der Raumtemperatur im Bereich von +5 °C bis +30 °C und auch bestimmt für die Installation an Wand mit der Empfindlichkeit ± 1 ˚C.

CT 12/14 R ist der Transformator für kleine Ventilatoren mit sicherer Spannung von 12 V. Seine Aufgabe ist die Spannung von 230 V auf 12 V zu transformieren. Noch dazu ist er mit der Nachlaufzeit 1-30 Minuten ausgestattet.

RD 160 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.
