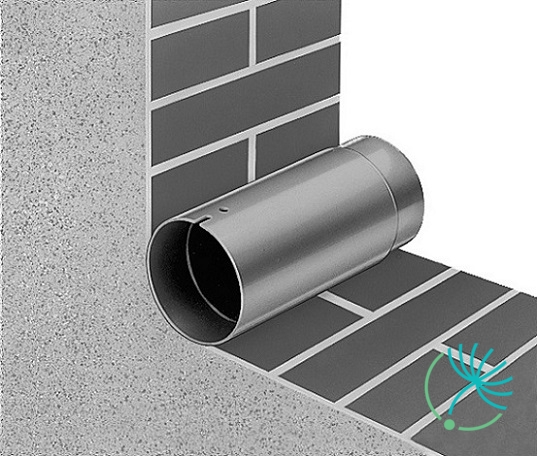

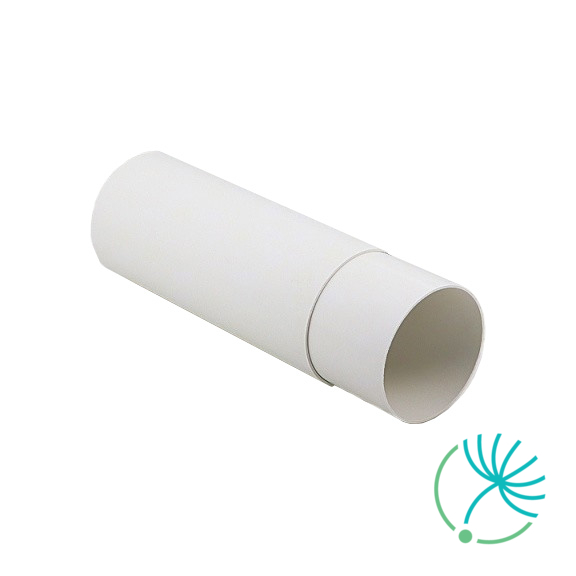

Helios TWH 150 teleskopische Wanddurchdringung

Der Drehazhalumschalter in der Kunststoffausführung. Auf- oder Unterputzmontage. Geeignet für den Ventilator mit zwei Geschwindigkeitsstufen.

Einphasiger Triac-Drehzahlsteller REB 1 NE wird für stufenlose Drehzahlregulierung des Ventilators und gleichzeitig als Schalter benutzt. Minimale Drehzahl des Ventilators kann nach der Abnahme von Deckung durch die Teildrehung des Regelelements eingestellt werden.

Der Drehzahlsteller kann intensives Motorengeräusch vor allem bei niedrigen Umdrehungen verursachen. In solchem Fall ist es notwendig, den Transformatorregler anzuwenden.

Diese Art eignet sich für die Unterputz-Montage in das übliche Rundgehäuse mit dem Durchmesser von 68 mm.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 150 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

RD 125 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 125 mm) und Wandgitter (□E 160 mm).

CT 12/14 R ist der Transformator für kleine Ventilatoren mit sicherer Spannung von 12 V. Seine Aufgabe ist die Spannung von 230 V auf 12 V zu transformieren. Noch dazu ist er mit der Nachlaufzeit 1-30 Minuten ausgestattet.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 125 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 80 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

COM 2 ist ein Drehzahlumschalter mit zwei Positionen, die für die Umschaltung und Abschaltung von Ventilatoren bestimmt ist. Der Kasten wird aus dem Kunststoff hergestellt.

Einphasiger Triac-Drehzahlsteller REB 1 N wird für stufenlose Drehzahlregulierung des Ventilators und gleichzeitig als Schalter benutzt. Minimale Drehzahl des Ventilators kann nach der Abnahme von Deckung durch die Teildrehung des Regelelements eingestellt werden.

Der Drehzahlsteller kann intensives Motorengeräusch vor allem bei niedrigen Umdrehungen verursachen. In solchem Fall ist es notwendig, den Transformatorregler anzuwenden.

Diese Art eignet sich für die Aufputz-Montage.

Doppelflügel-Rücksaugeklappe aus dem Kunststoff mit Feder

Geeignet für Ventilatoren BF, bzw. IF

• automatische Einschaltung des Ventilators bei Überschreitung von eingestellter Werte  der relativen Feuchtigkeit
• Automatische Abschaltung des Ventilators bei Rückgang der relativen Feuchtigkeit unter eingestelltem Niveau
• Einschaltung und Abschaltung durch Zugstange (Schnur)
• LED Kontrollleuchte von Lauf des Ventilators
• Oberflächen- oder versenkte Montage

  Geeignet für Ventilatoren: DX100, DX180 Premier, DX200 Premier, DX400 Premier, CMF, GX6, GX9, GX12, WX6, WX9, WX12
