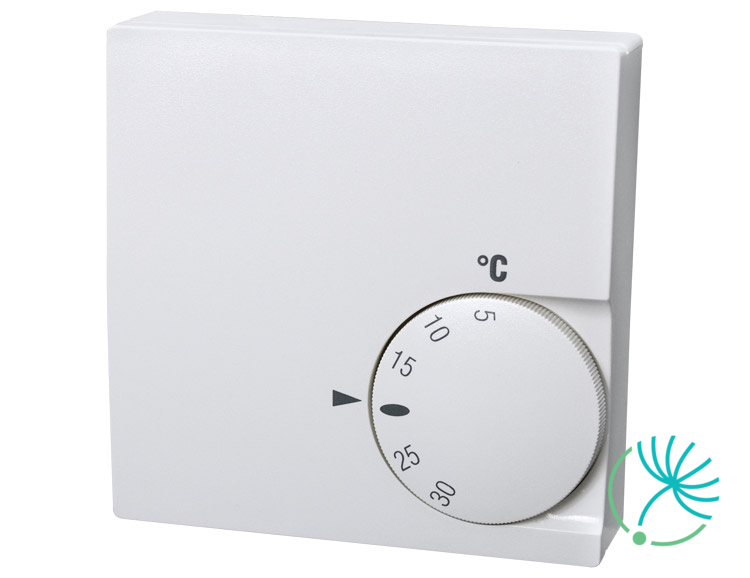

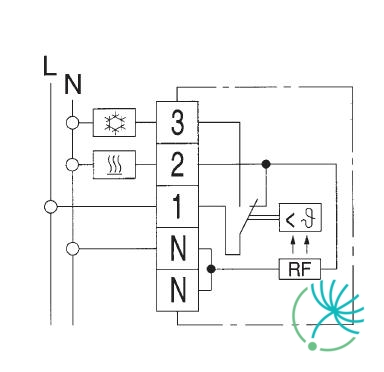

RTR 6721 Raumthermostat

RD 160 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

Montagehalterung Helios ELS-MHU ist bestimmt als universales Hilfsmittel für einfache Montage vom Unterputzgehäuse ELS an Wand, Schacht und Decke.

Höhe (+/-25 mm) und Tiefe (50-270 mm) der Montagehalterung Helios ELS-MHU können im Bedarfsfall eingestellt werden. Man kann Montagehalterung Helios ELS-MHU auch fein in die Seiten ausgleichen - ein wenig drehen.

Montagehalterung Helios ELS-MHU wird aus verzinktem Stahlblech hergestellt und die Packung enthält auch die Schrauben und Mütter.

Vorwandadapter r Helios ELS-VA ermöglicht die Montage von Gehäusen ELS in Gipskartonwände. Es genügt nur die Öffnung in die Wand zu schneiden und den Vorwandadapter Helios ELS-VA um ELS-GU oder ELS-GUBA Gehäuse zu befestigen. Weiter wird der Vorwandadapter Helios ELS-VA um die Gipskartonwand befestigt.

Der Drehazhalumschalter in der Kunststoffausführung. Auf- oder Unterputzmontage. Geeignet für den Ventilator mit zwei Geschwindigkeitsstufen.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 125 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

ZN 708 ist ein Gerät, das für die Abschaltverzögerung von Axial- und Radialventilatoren bestimmt ist. Die Dauer der Nachlaufzeit ist fest bestimmt auf circa 7 min. (± 1 min). Der Einschalter wird durch den Schalter von Innenraumbeleuchtung oder durch den Knopf gesteuert.

Technische Parameter:

• fest eingestellte Zeit
• er ist in einem Plastikgehäuse integriert, das unter Schalter platziert werden kann
• Nachlaufintervall Typ 708 – 7±1 Minute (geeignet für WC)
• Nachlaufintervall Typ 715 – 15±1 Minute (geeignet für Badezimmer)

Ein Türlüftungsgitter aus dem Kunststoff, das die Zuluft in Sozialeinrichtungen und andere Räume ermöglicht. Es wird in den Ausschnitt in der Tür montiert werden und besteht aus zwei Teilen, die nach der Aufschiebung von beiden Seiten mit den Schrauben festgezogen werden.

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 100 mm) und Wandgitter (□E 140 mm).

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 150 mm) und Wandgitter (□E 180 mm).

RKK 125 Rückschlagklappe in das Rohr mit dem Durchmesser von 120 mm. Die Klappe wird aus stoßfestem Kunststoff mit der  "Schmetterlingsausführung" hergestellt. Sie soll nur in waagerechtem Rohr mit der Achse von Klappen in vertikaler Lage installiert werden.

Helios TWH 150 ist eine Wandhülse geeignet für Ventilatoren: Helios MiniVent M1/150 Standard, Helios MiniVent M1/150 N/C, Helios MiniVent M1/150 F und Helios MiniVent M1/150 0-10V. Die Hülse besteht aus zwei Teleskoprohren aus dem Kunststoff. Sie dient zur Wanddurchdringung.

Aussengitter WES 150 dient für die Überdeckung von Außenende der Wanddurchdringung. Einfache Befestigung der Deckung mit 3 Klappen oder als der Rahmen mit festem Gitter.

Benutztes Material: Porzellan

Passende Platzierung: an Wand oder in untere Teile mit Durchmesser und Länge 260 - 500 mm

Rohrdurchmesser: 150 mm

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 160 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.
